一、硬件
-
usb轉ttl模塊
-
ESP8266 (淘寶鏈接)
-
杜邦線若干
二、接線
注：esp-01、esp-01s接線參考本圖，找對應針腳接，沒有的針腳不用管，電阻也可以不接。
工作模式和燒錄模式的主要區別是上電時GPIO0是否被拉低，上電瞬間GPIO0是低電平就進入燒錄模式，反之是工作模式。進入相應模式后，再改變GPIO0電平不影響其所處模式。
三、軟件
-
ESP8266一鍵燒錄工具（進本站QQ交流群:99475170下載）https://pan.baidu.com/s/1plcj2IVnrQwLQRVRASyYug
四、刷機過程

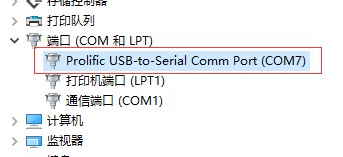

1、USB轉TTL連接電腦，在設備管理器中查找USB轉TTL對用端口，如下圖:

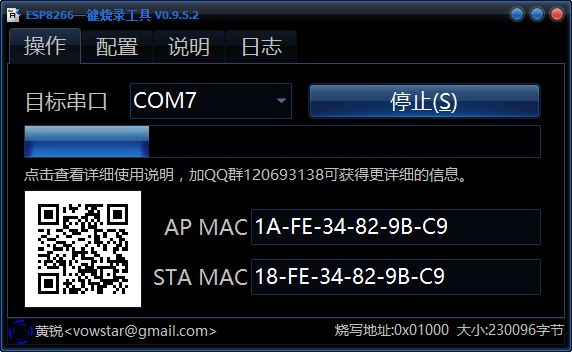

2、打開下載的ESP8266一鍵燒錄工具，目標串口選擇上一步中對用的端口，點擊一鍵燒寫，如下圖：

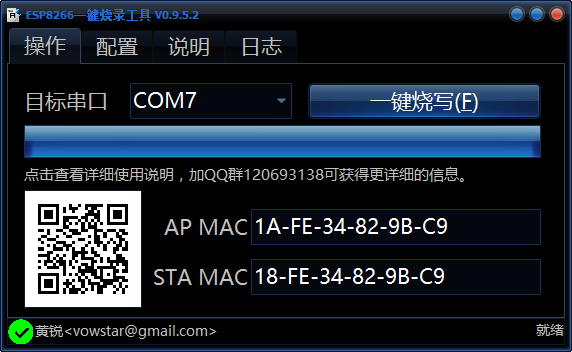

3、等待完成燒錄，燒錄完成無誤后左下角出現，綠底對號，如下圖：
至此，燒錄ESP8266固件完成，ESP8266的固件信息如下：
AT+GMR AT version:0.21.0.0 SDK version:0.9.5
上面是刷機工具自動的默認固件版本，如果想刷其他版本，請下載。
在固件選擇界面，選擇如下：
注：正常文件名是綠色，為了顯示文件名，我把路徑刪了。

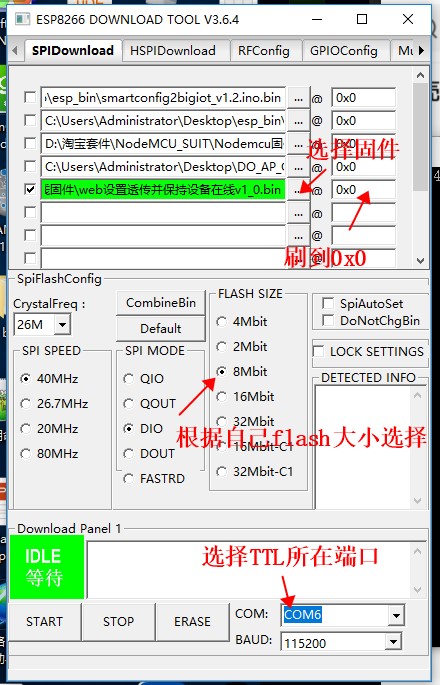

五、使用樂鑫flash download tool刷機配置如下：
如有疑問在下方留言討論
評論：共9條
iceteacqx 評論于：2016-04-18
15:21:05
如果是ESP8266-12
RES，GPI00，VCC，EN（+1KR）GPI02， V3.5
GND，GP15（+1KR）GND
RX-TX
TX-RX
線要這樣接
RES，GPI00，VCC，EN（+1KR）GPI02， V3.5
GND，GP15（+1KR）GND
RX-TX
TX-RX
線要這樣接
bigiot
回復于：2016-04-19 14:37:23
回復 @iceteacqx:是的，多謝補充！
wcx7758258
回復于：2017-03-13 16:42:48
回復 @bigiot:他說得不對，GPIO0要拉低
QXM 評論于：2016-11-22
21:33:25
我是用的ARDUNIO UNO R3，然后程序寫了個RX和TX，請問這樣然后照上面的做能行么？我這么做之后，燒錄總顯示找不到芯片
貝殼物聯
回復于：2017-02-17 14:03:49
回復 @QXM:這樣不行的。
SEU_XXL 評論于：2020-07-11
10:24:16
請問在用樂鑫flash download tool刷機時的固件在哪兒
81361193 評論于：2022-01-17
20:41:03
我將固件成功燒錄進去后，WiFi中也能出現ESP開頭的無線名，可以連接，就是連接后的步驟不知道怎么弄了，求教
