ESP8266基礎應用的詳細介紹

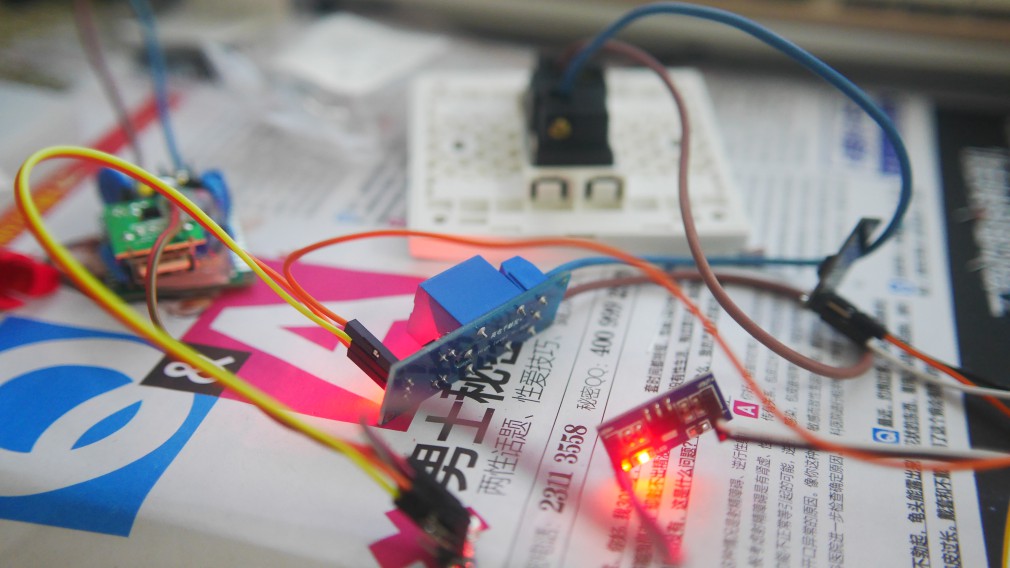

所需材料：

• ESP8266（ESP-01S）×1

• usb轉ttl模塊（CH341A） ×1

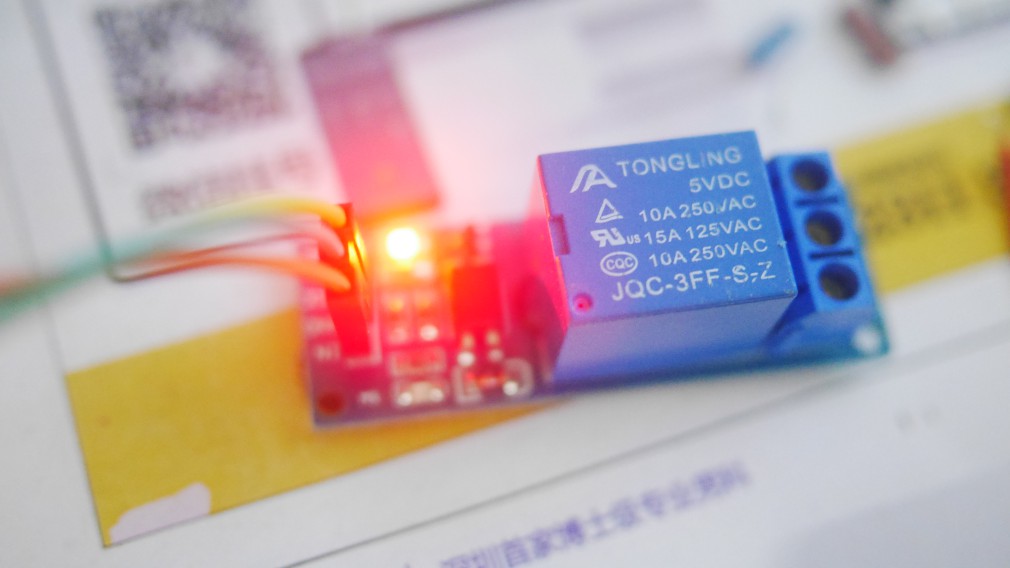

• 繼電器模塊（高電平觸發，自帶光耦） ×1

• DC5V開關電源（5V，1000mA） ×1

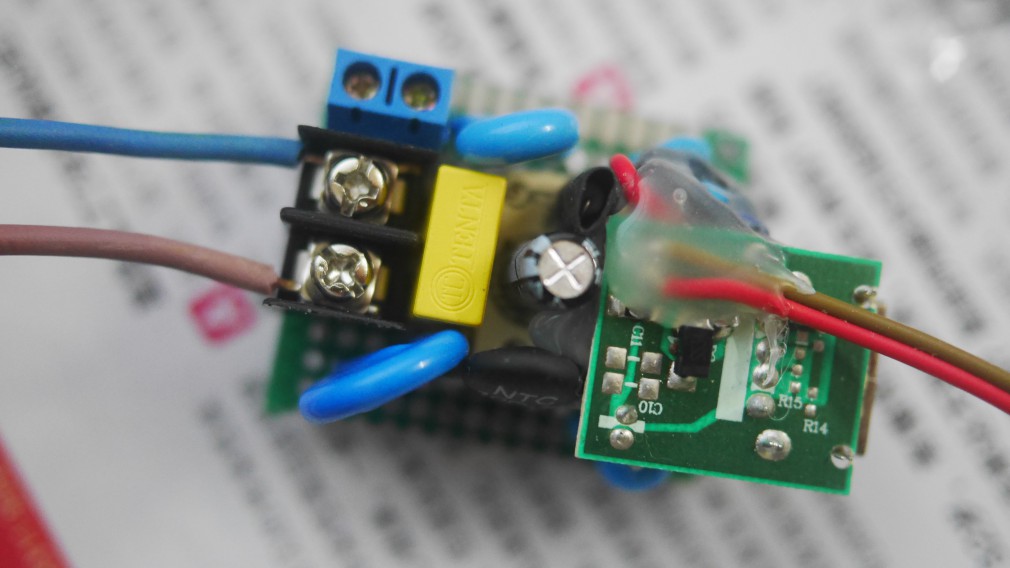

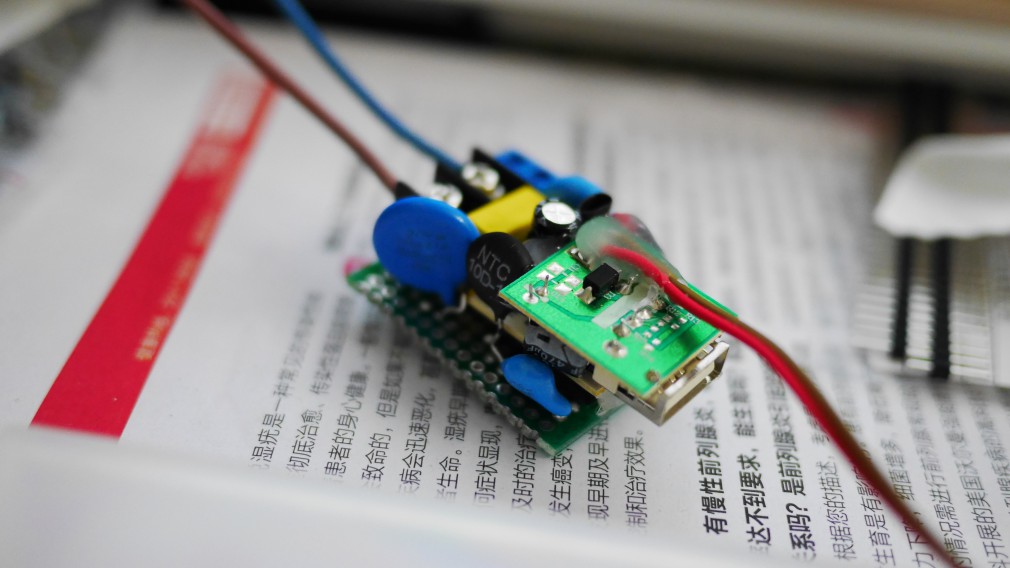

• DC5V轉3.3V穩壓模塊  ×1

• 公牛一開雙控開關  ×1

• 杜邦線  若干

• 作案工具自備

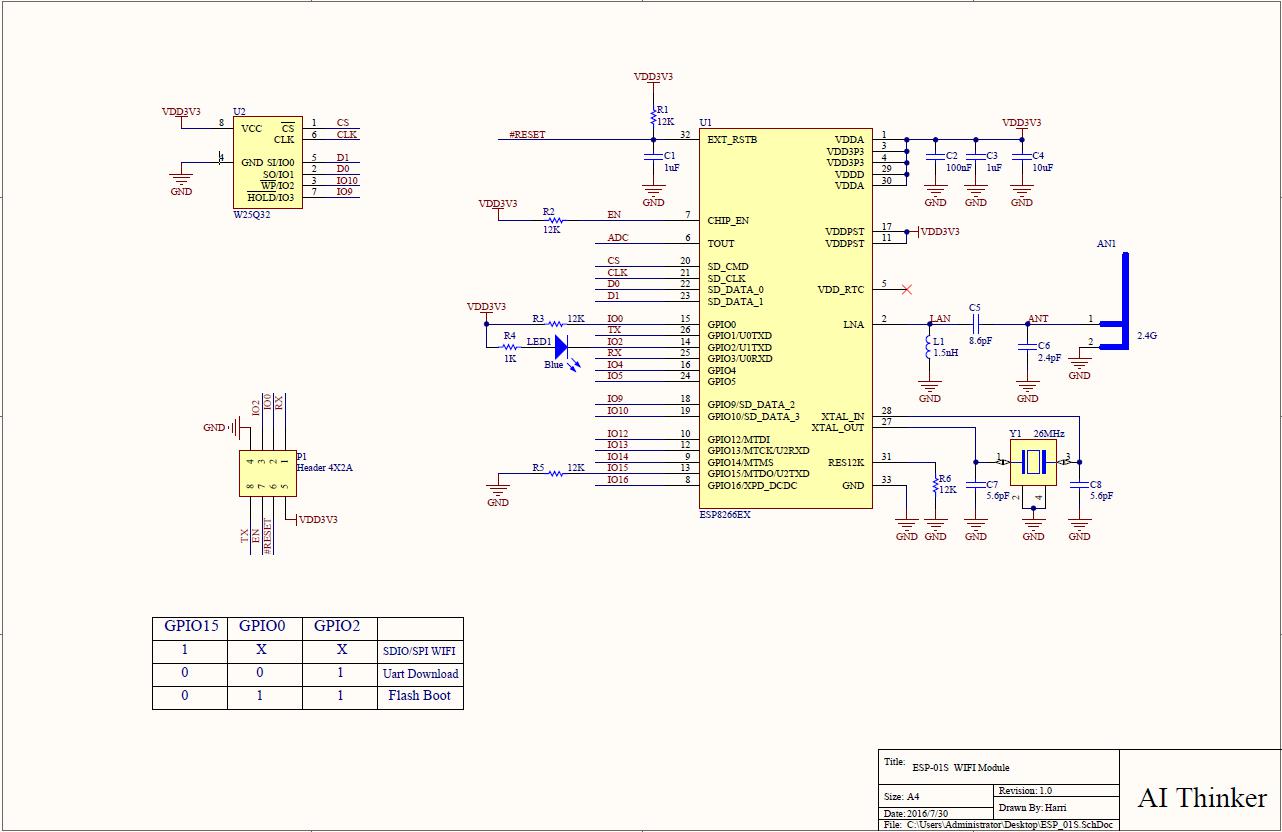

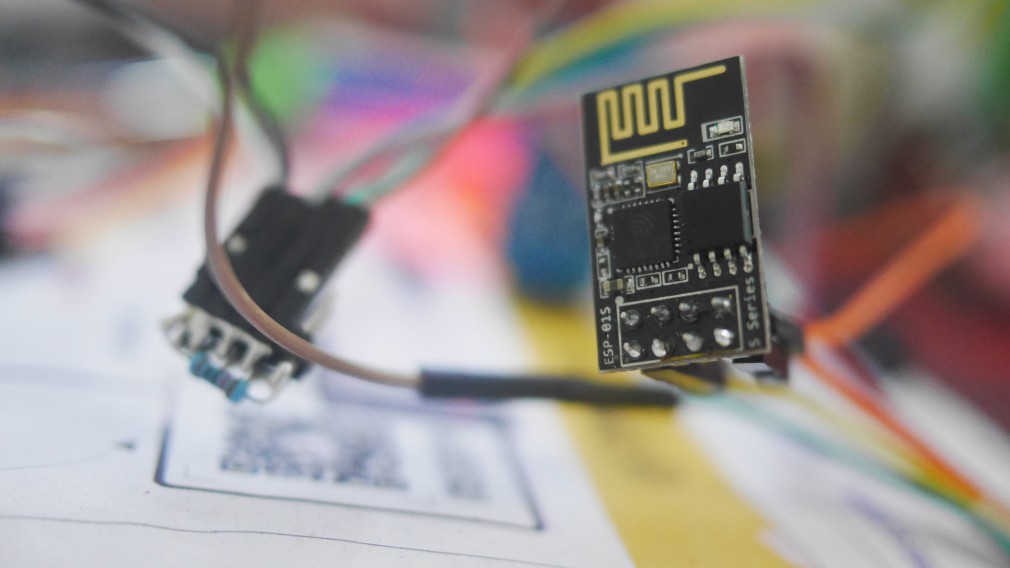

ESP8266（ESP-01S）模塊原理圖，GPIO0，GPIO2，EN，RST默認已置高電平，

刷固件時，把EN腳置低電平，即把EN腳接地。



通過GPIO0端口控制繼電器，從而控制LED等電器，

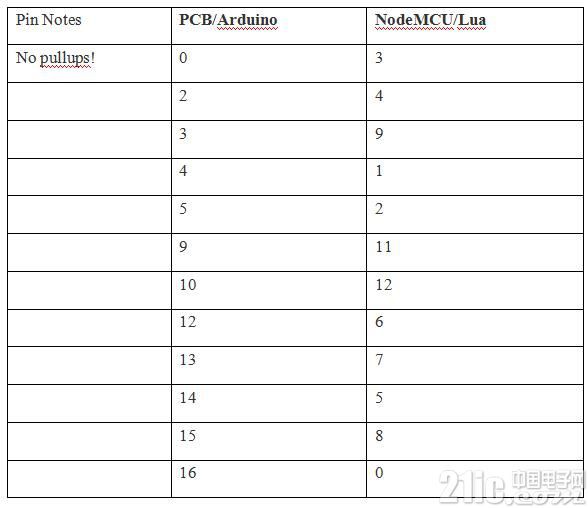

根據端口映射表可知，該端口對應NodeMCU里的3。 （Via.21IC.COM）

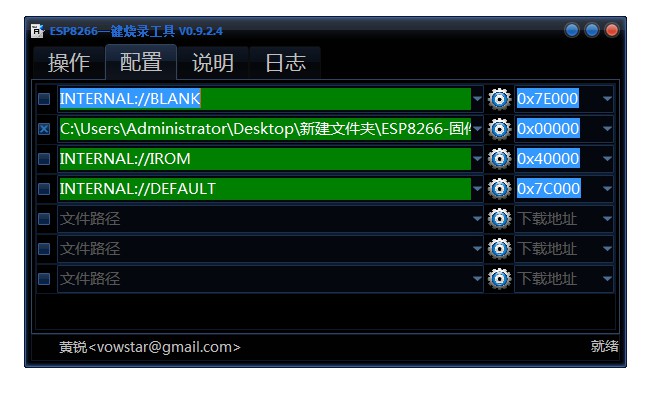

首先刷入固件，我選擇的是nodemcu固件（含cjson版），

刷固件時最好外接3.3V電源，否則模塊可能無法刷入固件。

固件下載地址 ，（Via.BIGIOT.NET）



下載啟動腳本代碼，源碼下載地址 ，（Via.BIGIOT.NET）

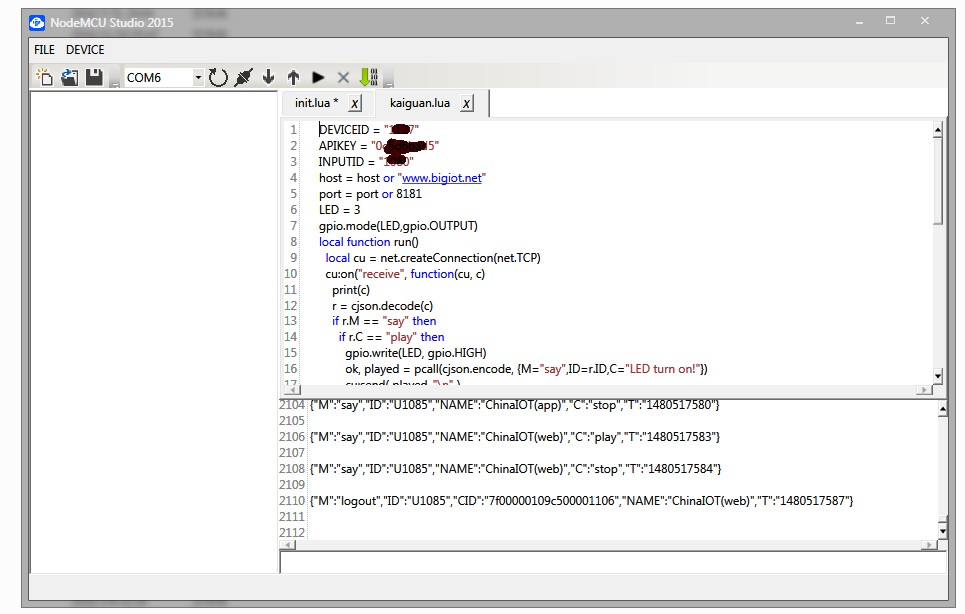

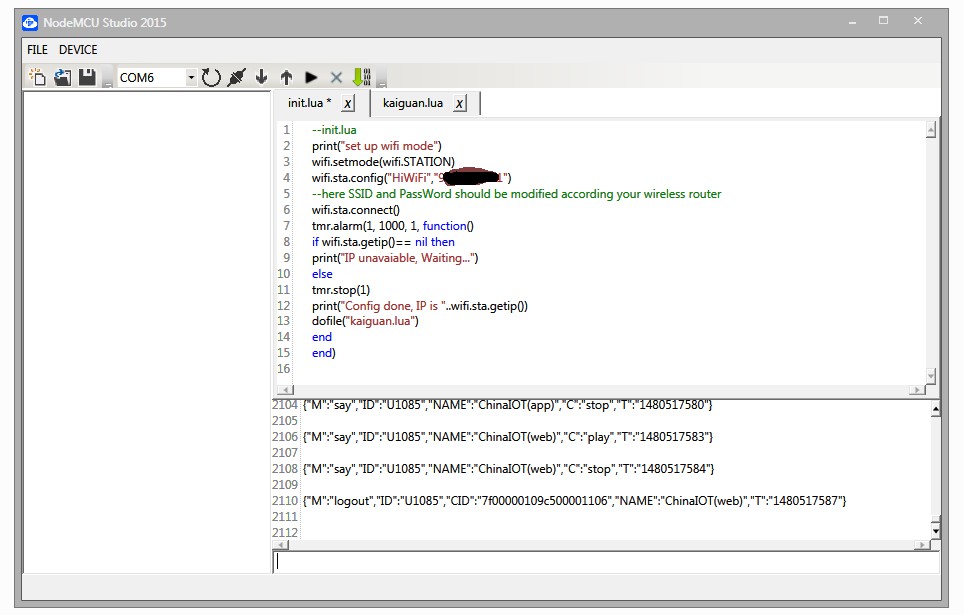

打開NodeMCU Studio 2015軟件，選擇usb轉ttl對應端口，

然后打開init.lua，修改WiFi參數后，點擊DOWNLOAD下載到ESP8266的MCU中。

（init.lua目錄地址：bigiotArduino\examples\ESP8266\NodeMCU）



修改kaiguan.lua中的APIKEY，DEVICEID，INPUTID等參數，然后下載到MCU中。

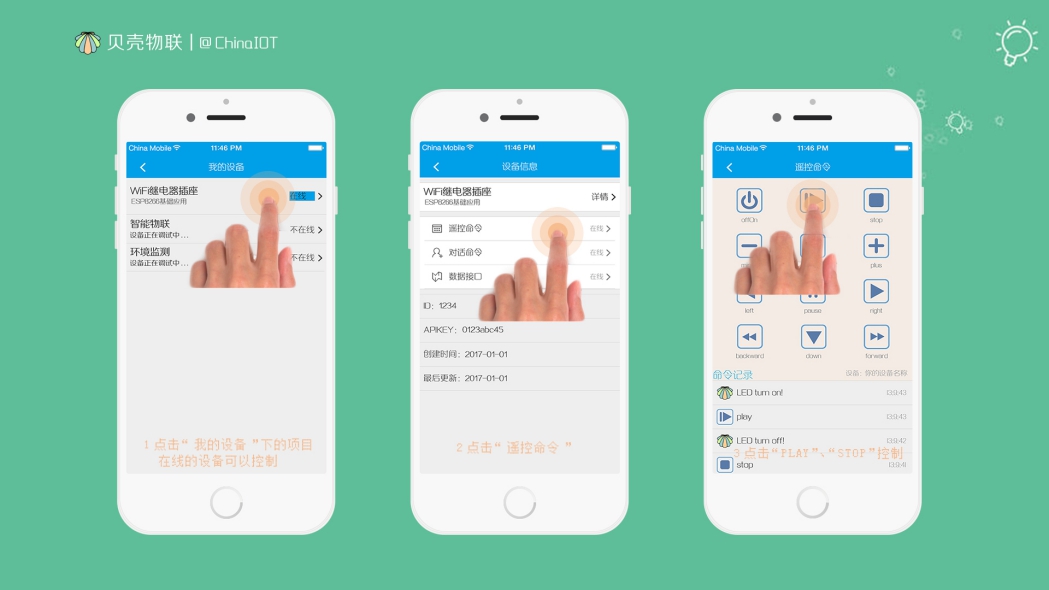

登錄手機端APP，或者網頁登錄用戶中心-->智能設備 -->遙控設備，在遙控面板中按下play、stop按鈕驗證，觀察繼電器是否吸合，模塊響應后APP返回控制結果。



↓↓↓結合公牛開關改造成單聯雙控開關↓↓↓

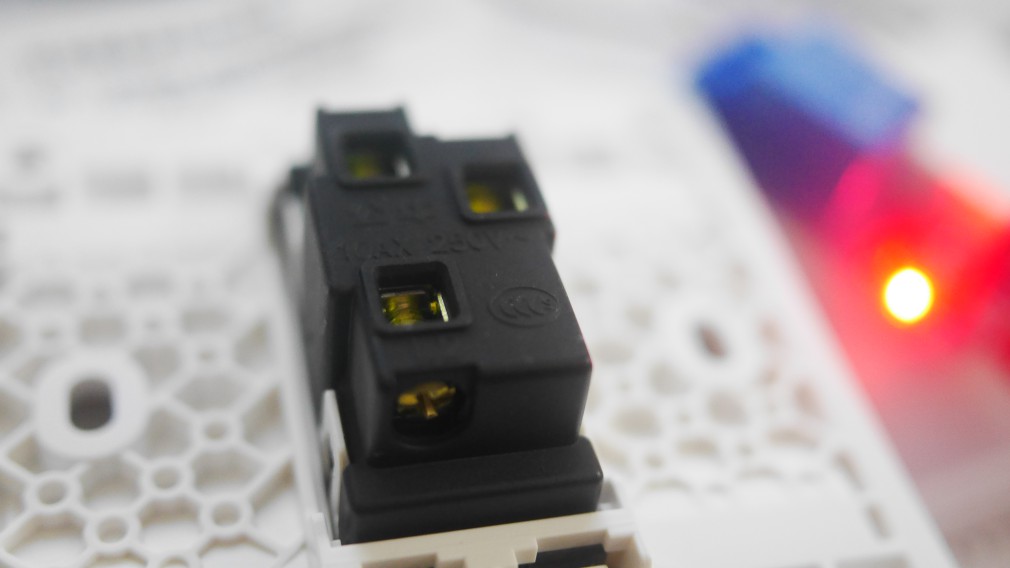

從柜子里面翻出雙十一買的公牛一開雙控開關，結合ESP8266串口WiFi模塊改造成單聯雙控開關，

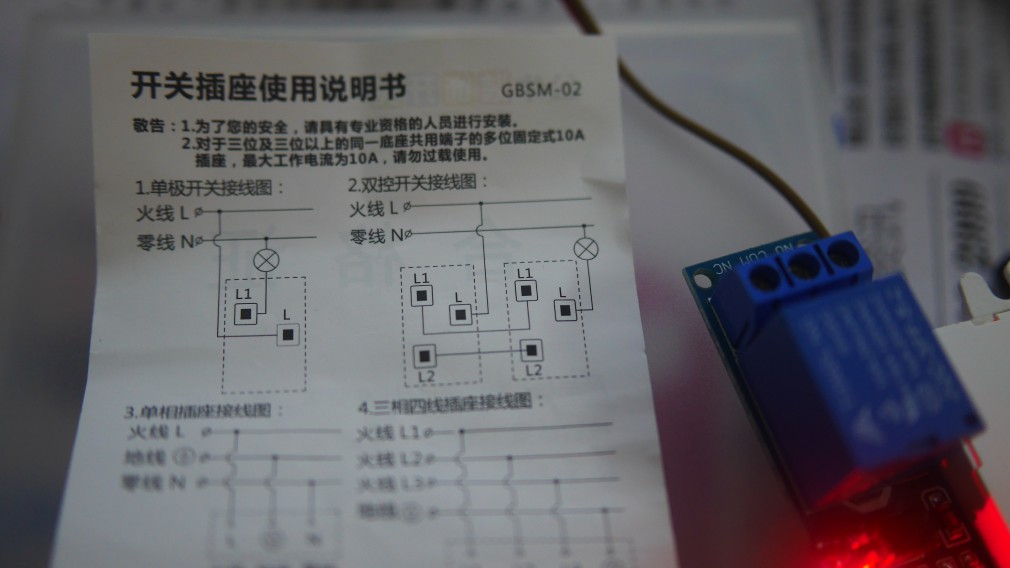

接線說明書，

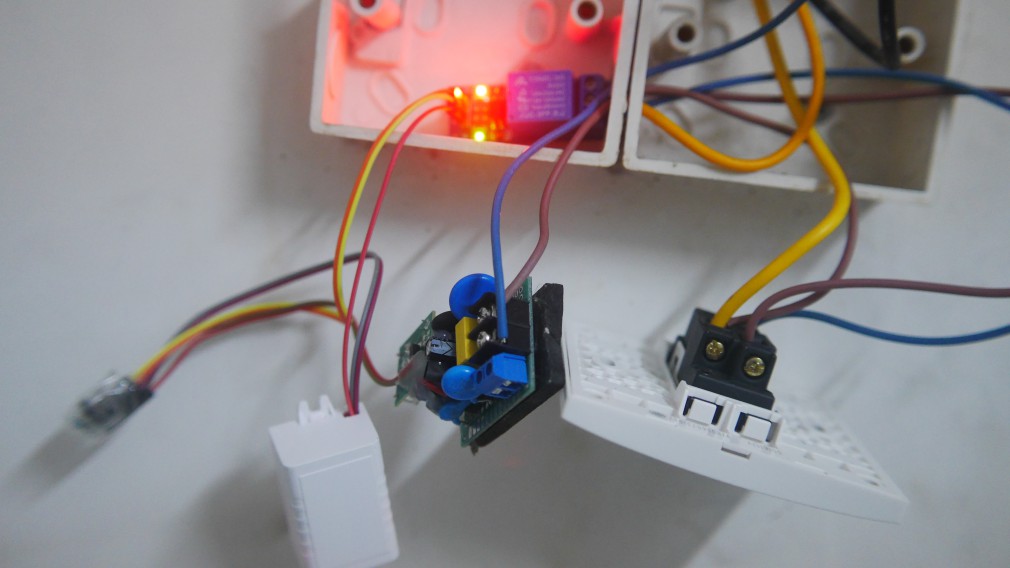

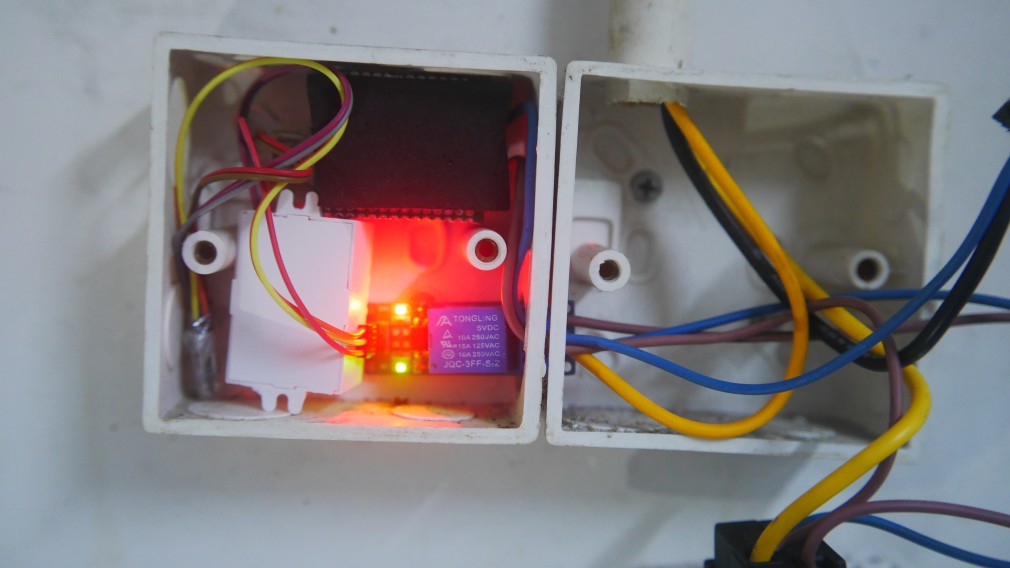

開關旁邊有一個預留的空盒，剛好可以塞進去，現在裝上去調試，



調試好沒問題裝回去，當然，為了安全起見，高低壓最好隔離遠一些。

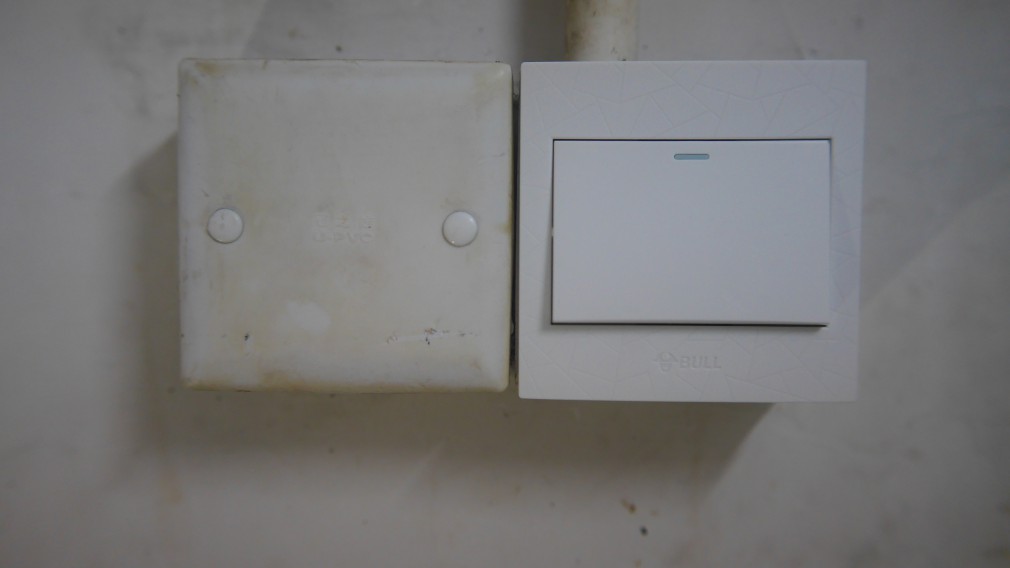

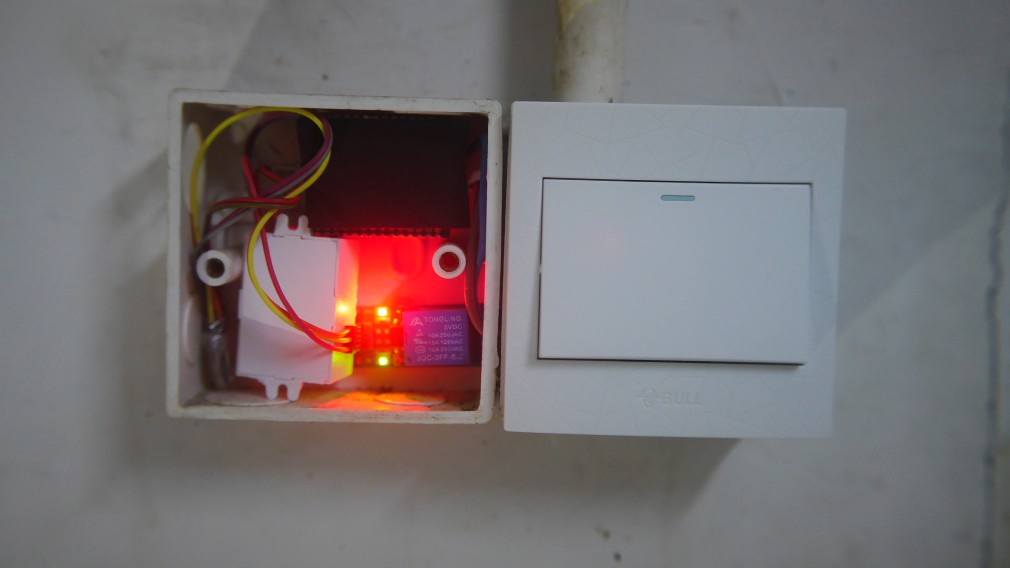

這樣就裝好了，組成單聯雙控開關，手機APP無線控制，手動控制都可以，這樣大冬天躺在床上再也不用起身去關燈了，打開手機就可以輕松控制啦。
